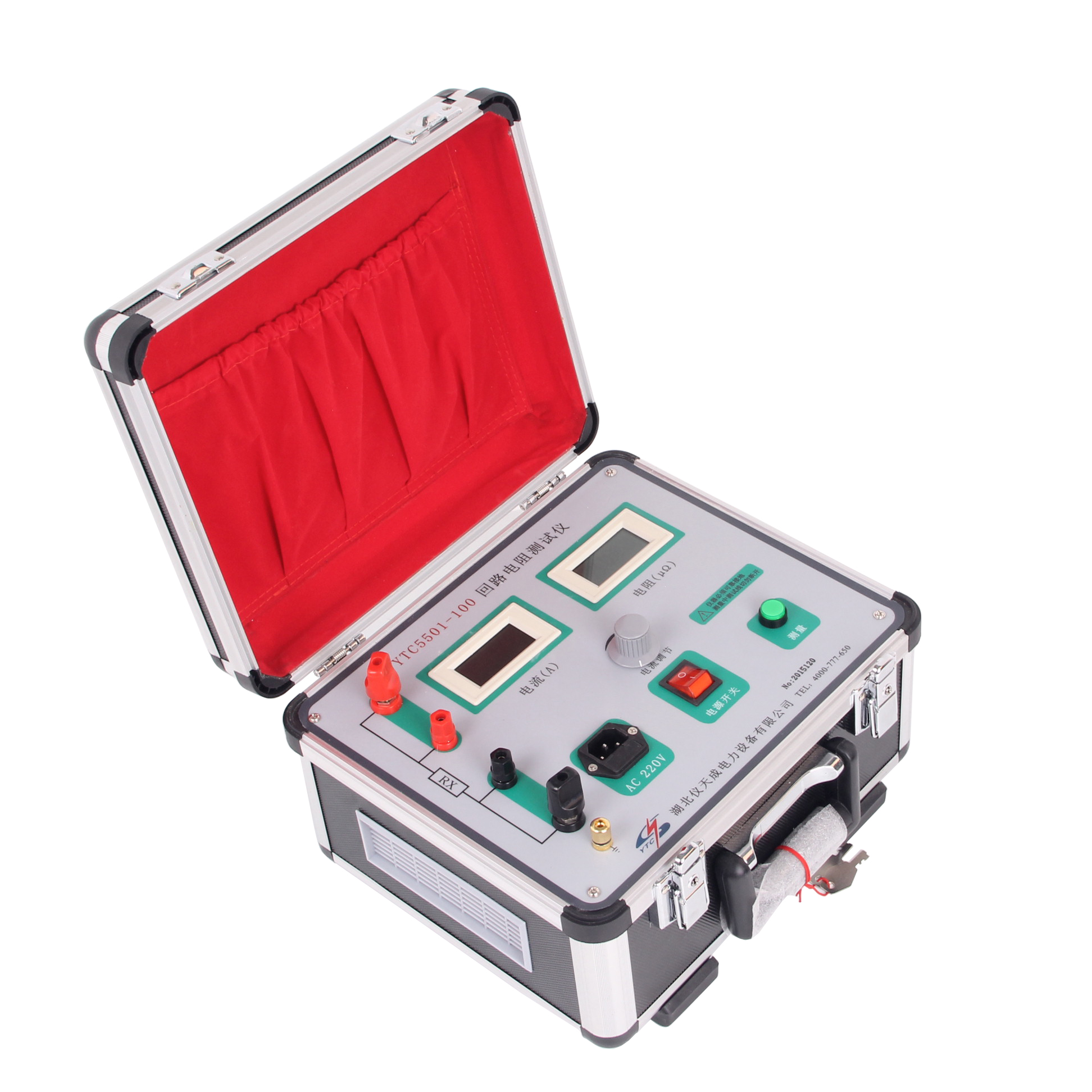

回路電阻測試儀也叫接觸電阻測試儀，其主要是針對于開關控制設備回路電阻進行測量的，那么這款儀器的面板結構和接線情況是怎樣的呢？今天小編就來給大家說一說。

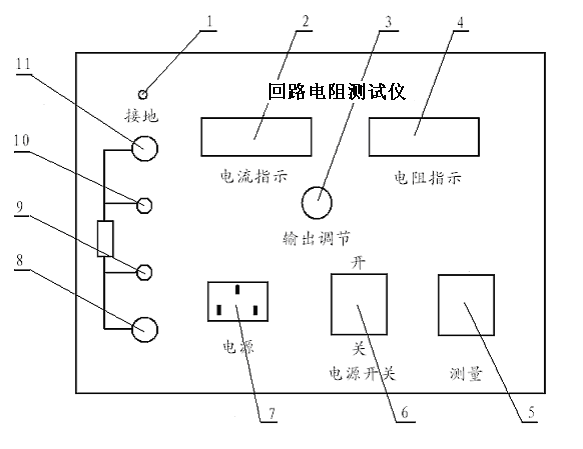

回路電阻測試儀面板結構圖如下：
1—接地 2—電流顯示（A） 3—電流調節 4—電阻顯示（μΩ） 5—測量開關 6—電源開關 7—電源插座 8—電流輸出“－”9—測量輸入“－” 10—測量輸入“＋” 11—電流輸出“＋”

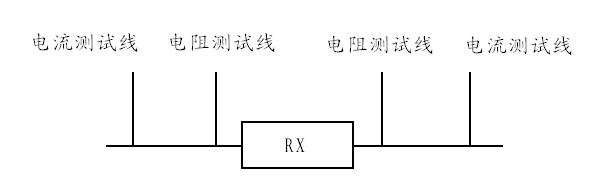

接線方法如下：
1. 確認各部件連接無誤后，閉合電源開關。測量線夾必須夾持于電流線夾內側，否則將導致測量結果偏差。
2. 按下測量開關，調節電流調節旋鈕，使電流升至100A，此時電阻表的顯示值即為被測接觸電阻值。補充說明：若顯示屏顯示“1”，表明被測回路電阻值超出量程；若實際測量電流未達到100A（設實際電流為Io，對應電阻表顯示值為Uo），則實際電阻值計算公式為：R =（100×Uo÷Io）μΩ。
3. 若按標準接線方式操作后，測量電流仍無法達到100A，應更換截面積更大的測試電流線。
4. 測量完成后，斷開電源開關，整理收納測試線夾，并存放入備件箱內。
接觸電阻測試儀是我們電力檢測試驗中常常會接觸到的電力檢測設備，其體積小、重量輕便，測量準確、性能穩定，特別適合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻的測試。
